精雕機毛坯面的三種生成方式--「鼎拓高光機」

精雕機毛坯面的三種生成方式

　有個時候客戶咨詢，精雕機路徑分析過程中，怎么設置毛坯面呢？一般說來，毛坯面共有三種生成方式，小編一一說明：

　　1、由長方體形狀的塊狀材料構成。這是最普遍的一種毛坯面構成方式，可以通過設置對話框中角點1、角點2參數設置比較區域的大小。比較區域大小可以通 過單擊“拾取”按鈕，以拾取點的方式指定，也可以單擊“模型尺寸”按鈕，以模型的大小為比較區域。當用戶知道欲比較區域的范圍時，也可以直接輸入坐標值！

　　2、當用戶是在被加工過的某工件上做清根或某種加工時，可以選擇先前做加工所用的刀具來設置當前的毛坯面。如果是由精加工刀具生成，則“選擇精加工刀 具”按鈕會變為有效狀態。單擊該按鈕，在彈出的刀具庫對話框中選擇一把精加工刀具，所選刀具的名稱會出現在該按鈕后的文本框中。

　　3、如果用戶有毛坯曲面，則可以直接選擇這些毛坯面生成路徑分析所用的毛坯面。“選擇毛坯面”按鈕會變為有效狀態。單擊該按鈕，系統會提示用戶選擇曲 面，選擇結束時所選曲面的數目會出現在該按鈕后的文本框中。組合面中的曲面會按照分離為單張面時曲面的個數計算，凡是在毛坯面中出現的曲面將不再作為最終 模型的曲面使用。

需要特別指出的是，毛坯面的后兩種生成方式特別適用于類似情況的干涉檢查功能。因為有長方體材料構成的毛坯面在進行干涉檢查時，時常會發現很多干涉的 路徑，而實際的材料并非長方體類型，在實際加工中不會發生干涉。對于毛坯面，還可以在原有的基礎上按法矢方向變厚一點或變薄一點，這是通過設置毛坯量參數 實現的。該參數為正時，材料會在原有基礎上再增厚一層；反之，則變薄一層，這是在路徑分析過程中要特別注意的一點。

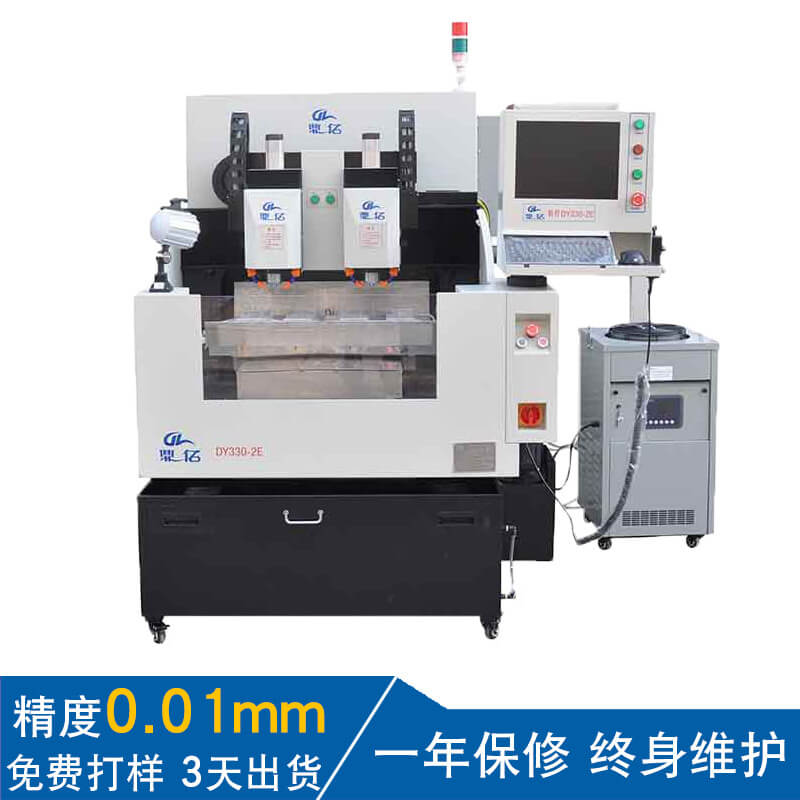

廣東鼎拓機械科技有限公司專注于精密CNC數控機床設備，研發、生產、銷售及服務于一體的數控設備制造企業。主要研制產品有精密高光機、五金高光機、CNC高光機、精雕機、銅公精雕機等。
