精雕高光機檢測工件弧度有什么方法呢？

1、磨一把尖刀，裝在精雕高光機設備上。

2、用手輪控制刀具運動，小必移到圓弧面處（為防刀尖直接碰到工具面，可以且薄紙在發小與工件間測試刀尖會否碰到工件，這個過程要很小心，否則刀斷件損。），用筆和紙記錄X、Z坐標。

3、以X方向測試第二個和第三個點，同樣記錄X、Z坐標。

4、用精雕軟件或其它繪圖軟件，將記錄的三個坐標以絕對坐標的方法以X、Y平面輸入繪圖軟件中。

5、以三點圖弧方式以三個X、Y坐標點畫出圖弧。

6、用軟件的測量圓弧方法測量圓弧，就會得出弧度數了。

注意：此方法不適合較細小的工件，而且此方法存在一定的公差，又而且此方法操作不當就會損壞工件與刀具，甚至機器，甚甚至操作員。

7、平面的測三個點，精雕高光機床上測的是X、Z，即X方向值與Z深度值。而在繪圖軟件上方便繪圖，將Z值換成Y值，標出三個點，以三點畫圓弧，再測圓弧值就可以了。如果圓弧是平放X、Y面的，不用磨尖刀，用刀桿測也可以，在測也數值后畫圓弧，要將圓弧R值減去刀桿半徑也可以測出。

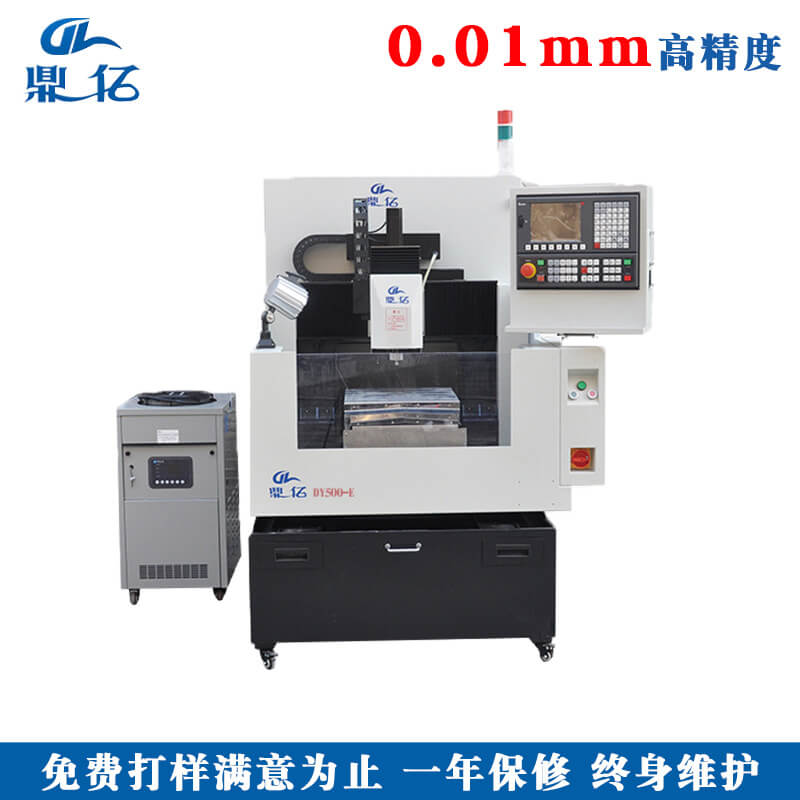

東莞市鼎拓機械科技有限公司專注于精密CNC數控機床設備，研發、生產、銷售及服務于一體的數控設備制造企業。主要研制產品有精密高光機、五金高光機、CNC高光機、精雕機、銅公精雕機等。
