精雕機的主要構成部件是什么

精雕機的主要構成部件是什么

小編就來給大家介紹一下精雕機的一些重要組成部分，了解了這些，對廣大消費者去買一臺適合自己和去判斷一臺精雕機到底會不會是有一定幫助的。

先看一下精雕機的一個工業流程：

設計繪圖—鑄床身/外殼—床身加工/外殼加工—噴漆訂購機床附件—絲杠導軌組裝—電氣配件裝配—通電調試—設置各配件參數—精度糾正—過程測試—清理、檢查—打包。

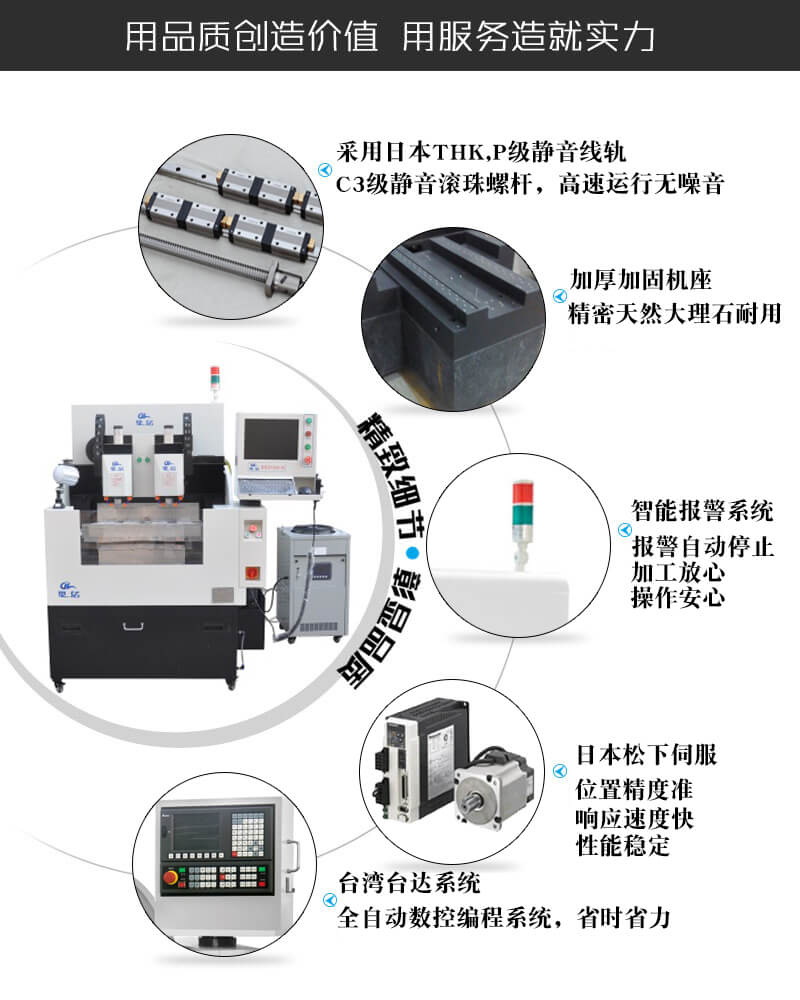

其次是精雕機主要的組成部分：

1 主軸

主軸是精雕機很重要的部件之一，

2機床床身

鈑金，工作臺，主軸，絲桿，對刀儀，伺服，機床照明燈，CCD定位儀，自動換刀設備，機床底座；機床底座分為大理石底座和鑄鐵底座

3導軌

線性圓柱導軌大多數用于小幅面精雕機，大幅面精雕機多采用線性方形導軌。產品采用P級直線導軌。

4絲桿（普通絲桿與精密滾珠絲桿）

普通螺紋就是一般銑床上常用的絲桿，普通絲桿摩擦力大，易磨損高速運動市容易發生卡死現象。

精密滾珠絲桿——專業級的產品，是精雕機里很重要也是貴的零件，精雕機精度由它決定，由于精雕機是雙向驅動的，所以滾珠絲桿是需要帶預壓，在正反轉進才不會有間隙產生

滾珠絲桿的優點是精度好，助力小，壽命長。鼎億精雕機主要采用日本THK、臺灣上銀/銀泰3精密絲桿，確保加工精度辨別兩種絲桿的方式是：普通絲桿一般為黑色，螺紋形狀是方形或梯形。滾珠絲桿的螺紋是半圓形，絲桿顏色一般為白色

驅動電機：目前市面上的精雕機，大都是使用步進馬達驅動

6傳動

1）鋼絲驅動，所用的材料是航空鋼絲，外包一層工程塑膠叫kepton（超高耐磨材料，坦克有線導彈的導線就是包覆這種材料），鋼性高，用此類技術驅動的雕刻機造價便宜

快速、只用于刻雙色板的機型

2）鋼帶驅動，使用厚度0.1mm的合金材料制作，特性和鋼絲類似，適用于輕型大幅面機器

7 電控柜

主要包括：手輪，手持，操作面板，報警燈，XYZ軸驅動器，主軸變頻器，I/O轉換板，風扇，電源等

8 控制計算器

控制卡和計算機

9 控制計算機

控制系統的品牌很多，根據客戶的生產加工情況選擇比較合適利于生產的控制系統

10浮動刀頭
